Duurzame Geschikte Dubbele Hoofd Ondergedompelde Het Booglassenmachine van de Caissonbalkproductielijn

Plaats van herkomst China
Merknaam Friendship Machinery
Certificering CE, ISO
Modelnummer LF-reeks
Min. bestelaantal 1 set
Verpakking Details standaard pakket
Levertijd 30 werkdagen na beneden - betaling
Productdetails
Hoog licht

De Machine van de metaalLintzaag

,

Gelaste h-Straallijn

Laat een bericht achter
Productomschrijving

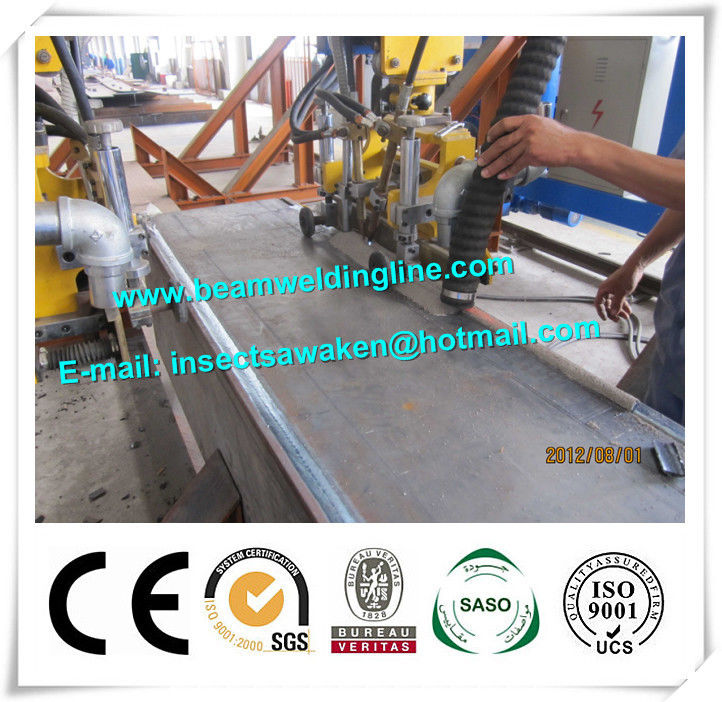

Automatische Caissonbalkproductielijn voor Dubbele Hoofd Ondergedompelde Booglassenmachine



1. Structuurprincipe



        De cantilever dompelde booglassenmachine onder en machine van het cantilever heeft de achterlassen dezelfde structuur: bewegende kar, tribunekolom, transversale boom, lassend wapen, naad volgend apparaat, draad het voeden systeem, en elektrische controledoos. Hun enig verschil is de configuratie van lassenmacht.

        De bewegende kar is samengesteld uit één basis, bewegend wiel vier, en 2pcs van wielassen, 2 reeksen motoren. 2 reeksen motoren drijven vierwielige assen door het toestel. Het stelt drijfsystemen met 4 wielen samen om tot het stabiele en betrouwbare verrichting te maken.

        De het lassenmachine van de caissonbalkcantilever heeft twee reeksen lassenwapens. Het kan twee naden tegelijkertijd lassen. Enerzijds, beweegt het zich horizontaal op het leiden van de straal spoor, anderzijds, het ook beweegt zich verticaal op het leiden van het hulpmiddelvervoer wielen.

        Wordt het naad volgende apparaat bevestigd onder het lassenwapen. Het kan de lassennaad automatisch volgen om de afstand tussen geschikte lassentoorts en lassennaad te maken. Dit apparaat gebruikt het pneumatische volgen bij de horizontale richting, en het automatische volgen door ernst bij de verticale richting.





2. Technische parameter



● Werkstukgrootte: 300-1200 mm

● Lassensnelheid: 0.15-1.5 m/min

● Het terugkeren van snelheid: 4.5 m/min

● Karmaat: 1400 mm

● Hoofdmotormacht: 1,4 KW

● Pneumatische druk: 0.5-0.7 MPa





3. Waaier van levering



● Karassemblage: het bewegen van kar, motorreductiemiddel, tribunekolom, en straal.

● Lassenwapen en hulpmiddelvervoer: lassenwapen, hulpmiddelvervoer, en motorreductiemiddel.

● lasdrijver: boog leidend kader, boog het leiden wiel, en luchtcilinder.

● Elektrisch controlesysteem: elektrische controledoos, werkende doos, en AC frequentieconvertors.

● Pijp en kabelsysteem: controlekabel, de pijp van de luchtlevering, en draad glijdend kader.

● Lassensysteem: enige boog enige draad: ZX5-1000 ondergedompelde booglassenmacht, controledoos, en controlekabel. Twee reeksen voor elk, dubbele boog dubbele draad: Lincoln gelijkstroom-1000 en ac-1200×2 ondergedompelde booglassenmacht, controledoos, controlekabel. Twee reeksen voor elk.





4. Technische documenten



● Verrichtingshandboek voor gehele machine (met inbegrip van elektrodiagrammen, en stichtingstekening)

● Certificatie voor gehele machine

● Verrichtingshandboek voor frequentieconvertors

● Verrichtingshandboek voor lassenmachine
