DX van het het Beëindigengezicht van de reeksh Straal het Malenmachine/de Machine van het Oppervlaktemalen 1200X1500 Mm

DX van het het Beëindigengezicht van de reeksh Straal het Malenmachine/Machine van het Oppervlaktemalen 1200*1500mm

1. Structuurprincipe

        De modeldx1215-het malenmachine van het eindgezicht is samengesteld uit machinelichaam, glijdende lijst, tribunekolom, het opheffen lijst, horizontaal voermechanisme, het opheffen mechanisme, elektrocontrolesysteem enz.
De hydraulische werkende lijst is samengesteld uit twee werkende lijsten, plaatsende zetel twee, dringende zetel twee, en één hydraulische post.

        Het machinelichaam is van het lassen van structuur, die behandeling onthardt. Het heeft het kenmerk van hoge intensiteit, kleine misvorming. Het spoor van het machinelichaam, één is rechthoekspoor dat grote capaciteit heeft, en één is v-Type spoor dat hoge precisie heeft. De sleephelling giet staalstrictuur die goede slijtageweerstand heeft. Het sleephellingspoor en het spoor van het machinelichaam hebben goede samenwerkingsprecisie na het malen.

2. Technische gegevens

● Het werk grootte: 1200*1500mm
● Draaiende snelheid van de malen de hoofd hoofdas: 80-400r/min
● Rek uit lengte van hoofdschacht: 80mm
● Snijdersdiameter: φ125mm
● De macht van de malenmotor: 5.5kw
● Horizontale het voeden snelheid: 54.8-548mm/min
● Horizontale snel-terugkeersnelheid: 822mm/min
● Horizontale het voeden motormacht: 3kw/4kw (dubbel-snelheid)
● Verticale het voeden snelheid: 53-530mm/min
Snel-Opheft ● snelheid: 530mm/min
● Verticale het voeden motormacht: 1.5kw

3. Prestaties

● De machine bestaat hoofdzakelijk uit facer, verhogingskolom, worktable, bed, mechanische het voeden eenheid, elektrisch controlesysteem, spoor-wacht eenheid en malende hulpmiddelen.
● Het bed last structuur, die na lassen wordt onthard, heeft het lichtgewicht, hoge intensiteit, weinig misvorming, redelijke structuur en goede technologie
● Facer is type tx-32A, van redelijke structuur, betrouwbare prestaties, uitgebreide snelheidswaaier, goede starheid, met geringe geluidssterkte, hoog rendement en geschikte verrichting
● Worktable is gesmeed in vorm, samenstellend in glijden-paar met bed, in verband met zijn sporen, is één rechthoekig-sectie, wordt een andere v-Sectie, met grote ladingscapaciteit en hoge leidende precisie, ook met goede smeringsvoorwaarde, werk-lijst gedreven met mechanisch transmissiesysteem door spitse lood-schroef noot, met moties van snel-voor, werk-voor en snel-terugtocht, facer is geïnstalleerd op worktable, die het molenswerkstuk, terugstelt en onder gedreven van worktable opheft, wordt de cyclus van worktable gerealiseerd via mechanisch transmissiesysteem en elektrocontrolesysteem, en kan met de hand worden gecontroleerd
● Het spoor dat eenheid bewaakt heeft het goede verzegelen, goede straling en met lange levensuur, is het van krimpende structuur, is er kijkglas op de vaste be*waken-kap, waardoor de smering en de netheid van spoor kunnen worden waargenomen, olieblik wordt toegepast op spoor, wordt een mini-dekkingsplaat gebruikt voor het behandelen van het gat
● Mechanisch transmissiesysteem:
a. horizontale richting: heen en weer wordt de beweging van worktable, verwezenlijkt met schacht in de het voeden doos, door spitse lood-schroef verticaal paar en steun,
b. richting: het vervoer is opgeheven met schacht in de versnellingsbak, door spits lood-schroef transmissiepaar
● Facers die in deze machine wordt gebruikt is standaardoppervlakte facer, facer kan het hoofdmateriaal verandering in hard-legeringsblad zijn
● vastklemmend en plaatsend het werkstuk, deze machine met 2 reeksen werkstuk clamper (hydraulische worktable)

4. Leveringswaaier en componenten

● Verhogingskolom: 1 reeks (met inbegrip van TX32 facer, het opheffen vervoer, het opheffen kolom, tegengewicht, het opheffen transmissieeenheid)
● De assemblage van het draaibankbed: 1 reeks (met inbegrip van dia-lijst, machinebed, voedend motorreductiemiddel, het voeden lood-schroef)
● Elektrisch systeem: 1 reeks (met inbegrip van controledoos, stel paneel, A.C. omschakelaar enz.) in werking
● Malen facer: 1 reeks (met inbegrip van standaardoppervlakte φ125 facer, blad)
● Toebehoren met machine: 1set (met inbegrip van facer trekkracht-staaf, de hulpmiddelen van de snijdersmontage, het toestel van de malenuitwisseling)
● Werkstuk clamper: 2 reeksen (met inbegrip van oliecilinder, worktable rek, de basis van de oliecilinder)
● Hydraulische pomppost: 1 reeks
● Vervangstuk met machine: 1set (met inbegrip van 2 stukken zekerings, 2 stukken knoop)

5. Technisch document

● Verrichtingshandboek (elektroprincipetekening, hydraulische principetekening en stichtingstekening enz.)
● Verpakkingslijst
● Malen hoofd operationeel handboek
● Het hydraulische handboek van de postverrichting

6. Delen die door koper worden voorbereid

● Stichting (het diagramdocument zal door verkoper worden verstrekt)
● Stichtingsbout en uitbreidingsbout

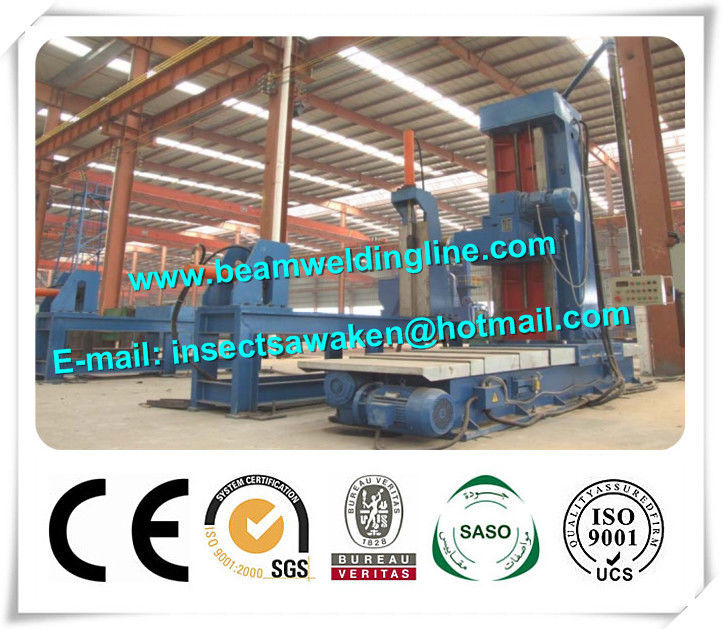

H de machine van het het gezichtsmalen van het straaleind - Structuur het tonen
