Automatische h-Straal het Assembleren Machine voor Vleklassen van Symmetrisch

Plaats van herkomst China
Merknaam Friendship Machinery
Certificering CE, ISO
Modelnummer Hg-Reeks
Min. bestelaantal 1 set
Verpakking Details standaard pakket
Levertijd 30 werkdagen na beneden - betaling
Productdetails
Hoog licht

Gelaste h-Straallijn

,

Ondergedompeld Booglassenmateriaal

Laat een bericht achter
Productomschrijving

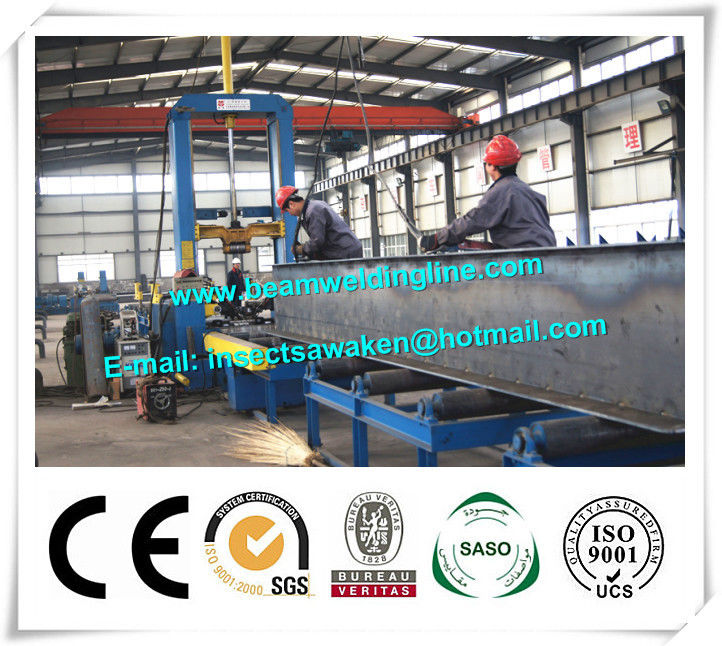

Automatische h-Straal het Assembleren Machine voor Vleklassen van Symmetrisch





1. Eenvoudige inleiding


        Deze het assembleren machine wordt toegepast op het het assembleren vleklassen van symmetrisch, niet-symmetrisch, excentrisch en niet-uniform h-staal. Deze machine keurt de manier van één zij hand of elektrische hydraulisch dreigende verbindingsaanpassing en een andere kant goed die internationaal populair is. Het lassen en het niets uitvoeren keuren verschillende snelheden goed, wat het werk effectief prestaties verbetert.


2. Eigenschappen


● 3 modellen volgens H richten Webhoogte: 1500, 1800 en 2000mm
● Proces met inbegrip van vastklemmend en centrerend Web en flens met hydraulische transmissie
● Het controlesysteem past Japans Mitsubishi-PLC controlemechanisme aan
● Beide partijen klemden en richtten zich door mechanisch systeem vast, die het plaatsen van Web en flens van diverse breedte verzekeren binnen gespecificeerde waaier nauwkeurige automatische groepering, geen behoefte aan te passen telkens als excentriciteitsrol
● Hogere persstraal die met juiste en linker 4 groepen die leibaan wordt aangepast, dringende stabiliteit verzekeren
● De automatische boog-vindende eenheid van het vleklassen die met light-duty oliecilinder wordt gedreven, zonder samengeperste luchtinput, de outputtransportband en de inham die staafsysteem trekken zijn in segmenten, kunnen de lengte en de hoeveelheid volgens werkstuklengte worden gekozen
● Gebruikt voor het centimeter voor centimeter verplaatsen van aanpassing kan het hydraulische ophoudende rek aan beide kanten groepering van eindkant van Web en flens tijdens assemblage verzekeren





3. Technische parameter



Nr.

Punt

Specificatie

1

De hoogte van de Webstraal

2001500mm

2001800mm

2002000mm

2

De dikte van de Webstraal

532mm

532mm

532mm

3

FlensBundeldoorsnede

160800mm

160800mm

160800mm

4

De dikte van de flensstraal

640mm

640mm

640mm

5

Lengte van h-straal

300015000mm

300015000mm

300015000mm

6

Het assembleren snelheid

0.66m/min

0.66m/min

0.66m/min

7

Geschatte lay-outdimensie

28m*4m*4.6m

28m*4m*4.9m

28m*4m*5.1m
