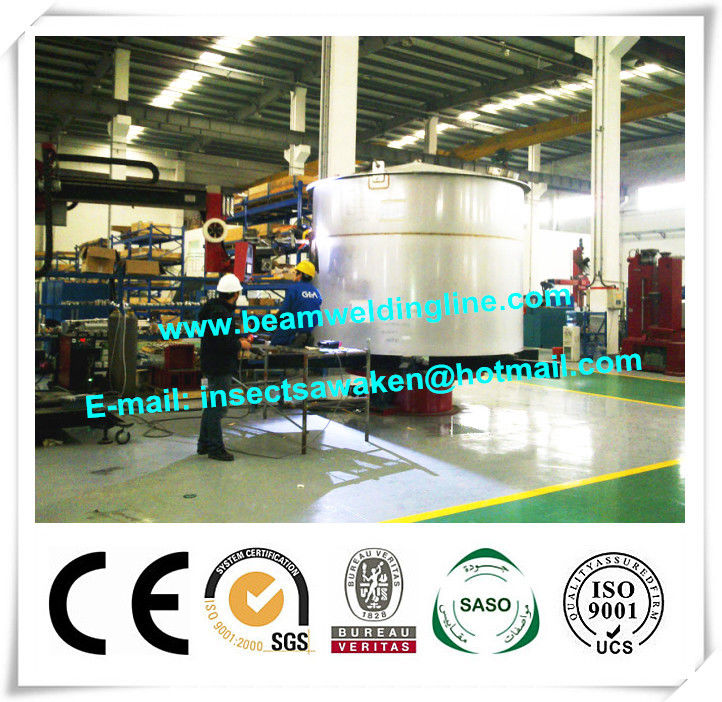

Automatisch de Draaiende Lijst van de Lassenmachine/van de Vloerdraaischijf Instelmechanisme

Automatisch de Draaiende Lijst van de Lassenmachine/van de Vloerdraaischijf Instelmechanisme

1. Materiaaloverzicht

        Het instelmechanisme van de vloerdraaischijf is een soort materiaal dat het werk kan maken rond 360 ° in horizontale richting draaien. Het draait oneindig met praktisch en betrouwbaar, en draaien regelmatig en toepasselijk werkingsgebied, en de verrichting is eenvoudige enz., en het is typisch van het hulpmateriaal tijdens het lassen van proces. Het kan ook wijd voor scherp, het malen, assemblage, vooral worden gebruikt geschikt voor het grotere werkstuk zich om te draaien, en het is één van het ideale materiaal om de graad van automatisering en efficiency te verbeteren.

2. Technische beschrijving

● Maximumladingsgewicht: 3000kg
● Lijstdiameter: φ2000mm
● De vorm van de lijstverbinding: M24×6 (t-Groef)
● Roterende snelheid: 0.11rpm
● Roterende motormacht: 1.5kw
● Hoogte boven grond: 540mm

3. Structuurtheorie

        Dit materiaal is hoofdzakelijk samengesteld uit kader, lijst, schommelingsmechanisme, geleidend apparaat en elektrische controle enz.

        Kader, lijst: het kader is de gelaste constructie van de doosvorm. Het kader en de lijst zijn allen gelaste structuur, zoals sterktevereiste volgens lassen, en na het lassen werd de onthardende thermische behandeling uitgevoerd, van de hand doet de lassenspanning en effectief het verhinderen van misvorming van de verwerking. Mesa heeft concentrische staaf, vergemakkelijkt werkstuk als benchmark voor verwijzing. Alle gelaste verbindingen drukken de eenvormige sterkte gelaste verbinding om het lassen te dragen, en na het lassen wordt de onthardende thermische behandeling uitgevoerd. De lijst heeft concentrische heerser om de verwijzing als benchmark te vergemakkelijken.

        Schommelingsmechanisme: het schommelingsmechanisme wordt gevestigd tussen het kader en de lijst, en het is hoofdzakelijk samengesteld uit snelheidsreductiemiddel, motor, roterende dragend enz. De motor keurt binnenlands merk goed, stabiel en betrouwbaar. Het reductiemiddel past het dubbele reductiemiddel van het wormtoestel, met zelfsluitende functie en grotere outputtorsie aan. Het roterende mechanisme wordt gedreven door de motor, door het reductiemiddel om te vertragen, en de outputschacht drijft opnieuw de werkbankrug. De draaiende snelheid kan ook van omzettings stepless snelheid worden gemaakt, die de lijst in de waaier maken van 10 keer van veranderlijke snelheid, om de verschillende grootte van werkstuk te ontmoeten.

        Het werkstuk in het lassenprocédé met zou de gronddraad aan het geleidende direct apparaat moeten worden verbonden, en het geleidende apparaat zou aan de lijst moeten worden aangesloten, om ervoor te zorgen dat de gehele lassenvooruitgang lijn kan constant vormen. Het geleidende apparaat is het glijdende geleidende lager met geleidend deeg, en de maximumstroom kan tot 400A zijn.

        Elektrocontrolesysteem: het is hoofdzakelijk samengesteld uit controledoos en verrichtingsdoos.
